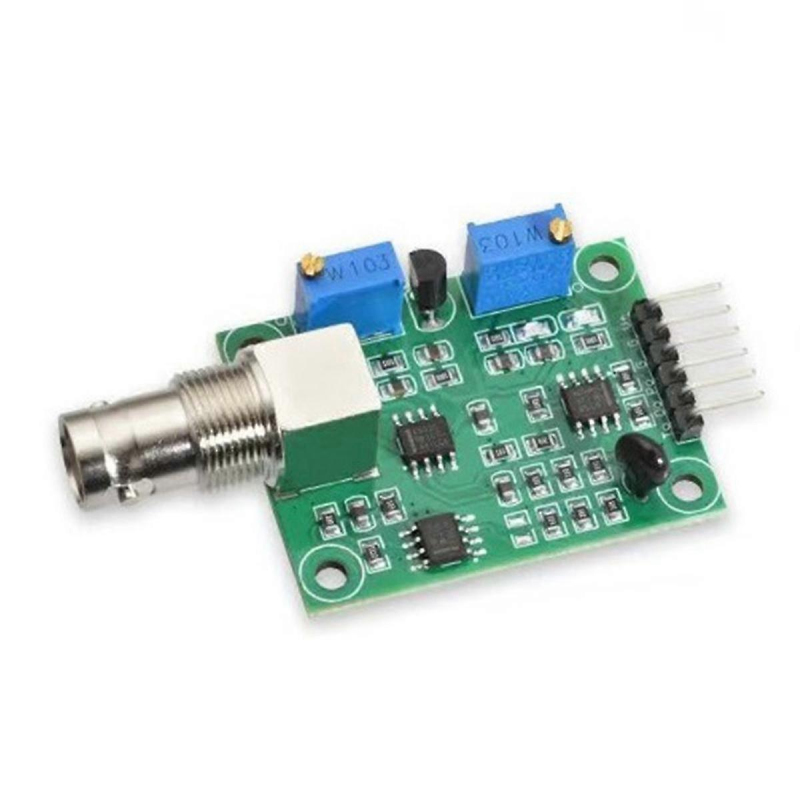

PH-4502C modul pro měření pH

Detailní popis produktu

Modul pro měření pH umožňuje měřit hladinu pH v různých tekutinách. Se Sondou umožňuje měřit pH v rozsahu 0 až 14 s přesností ±0,5, přičemž rozsah měřících teplot je 0 až 60°C.

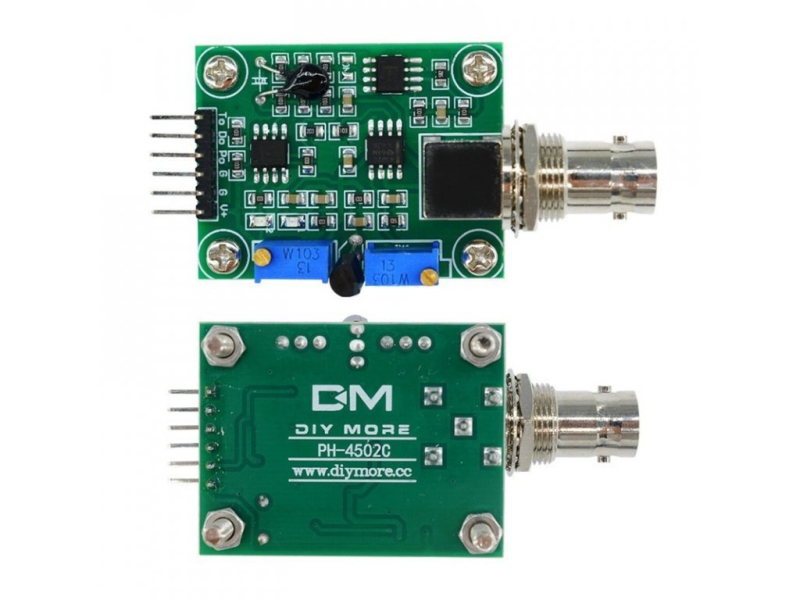

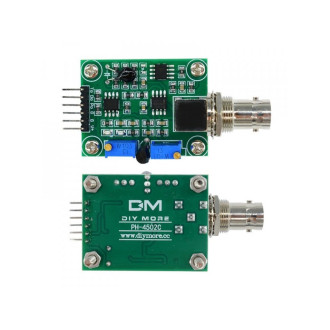

V+ = +5V
G = GND
Po = analogový výstup pro měření pH
Do = digitální výstup alarmu - nastavení hodnoty sepnutí se provádí trimrem blíže k propojovacím pinům
To = analogový výstup termistoru pro měření okolní teploty

Postup kalibrace pro připojení k deskám Arduino - rozsah výstupu 0-5V:

1. Odpojit sondu z BNC konektoru a BNC konektor zkratovat kouskem drátu (propojit středový pin konektoru s vnějším pláštěm konektoru)
2. Multimetrem měřit napětí na pinu Po
3. Trimrem, který je blíže konektoru BNC, nastavit na výstupu Po napětí 2,5V. Trimr je víceotáčkový, cca 25ot.

 Potom je možné připojit sondu a zkusit ještě doladit pomocí kalibračního roztoku.

Specifikace:

• Napětí: 5V ±0,2V DC
• Pracovní proud: 5-10mA
• Měřený rozsah: pH 0-14
• Detekce Teplotní rozsah: 0-80 °C
• Doba odezvy: <=5S
• Doba usazování: <=60S
• Komponentní výkon: <=0,5W
• Pracovní teplota: -10-50 ° C (jmenovitá teplota 20 ° C)
• Vlhkost: 95% RH (nominální vlhkost 65% RH)
• Velikost modulu: 42×32×20 mm
• Výstup: analogový

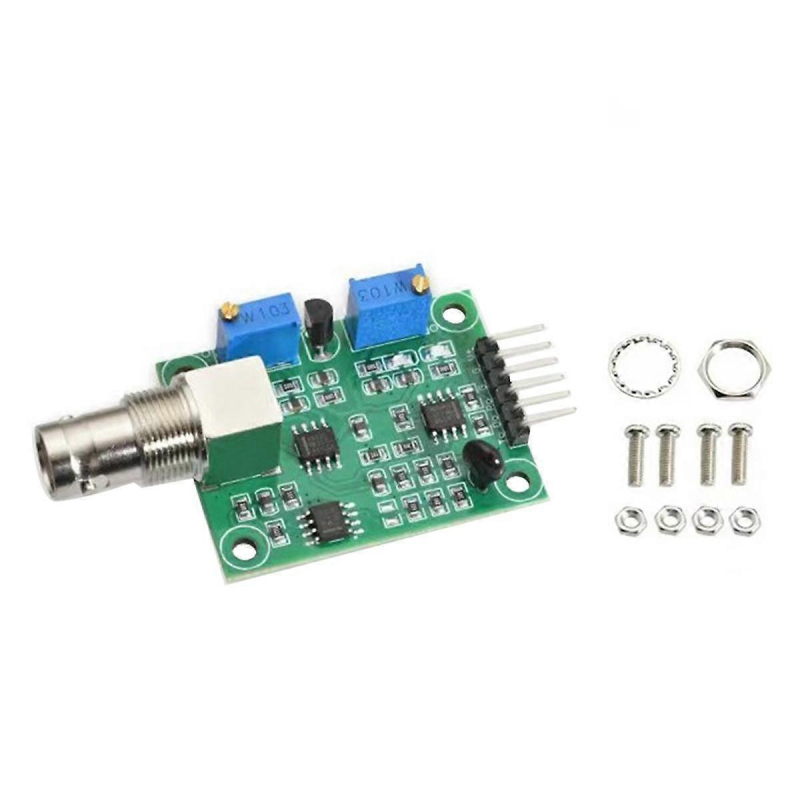

Součástí dodávky:

• modul PH-4502C pro měření pH

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Sonda není součastí balení
